LAN 60 Driftindikeringspanel



Funktion

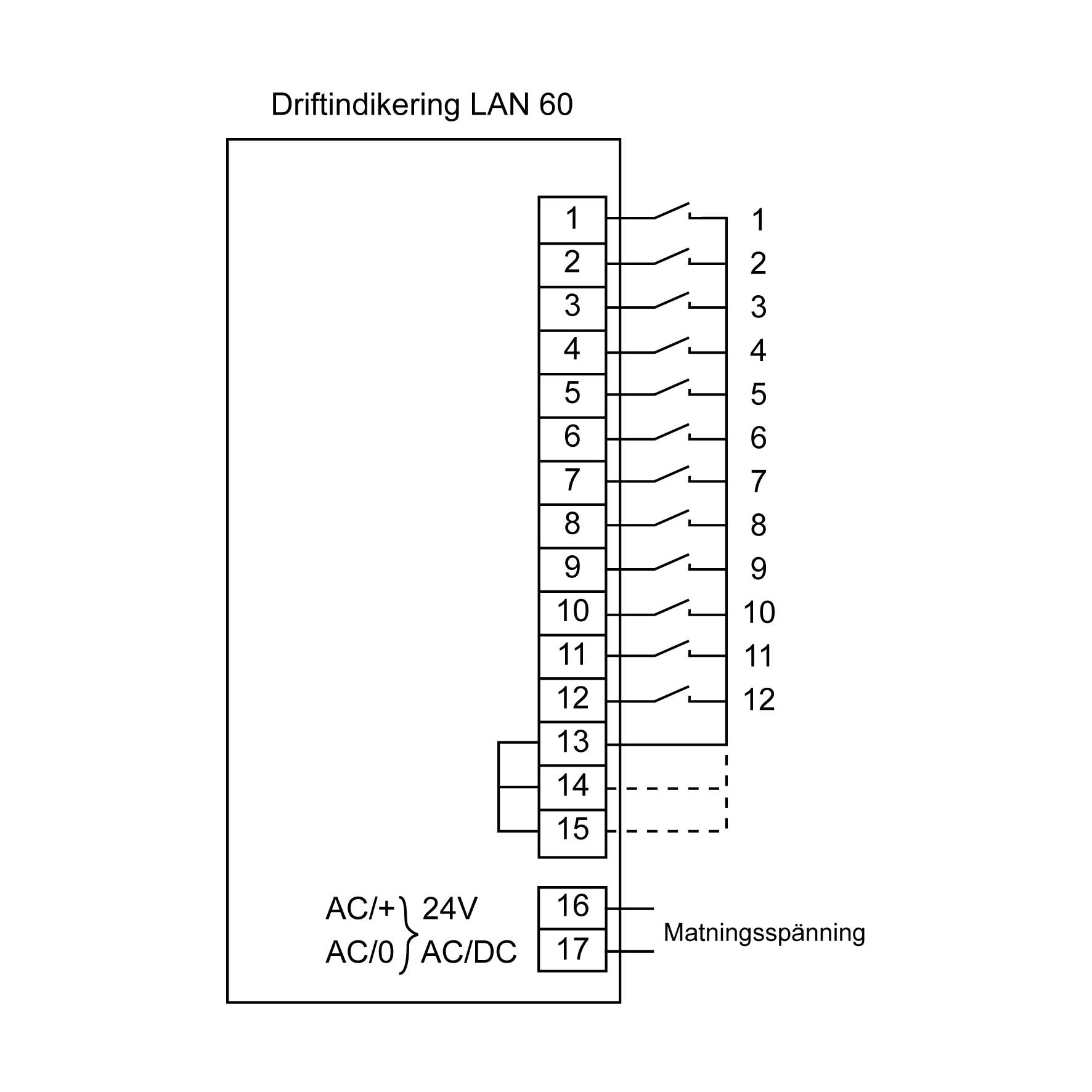

Slutning av ingångskontakten tänder motsvarande kanallampa med fast gult sken. När kontakten åter öppnas släcks kanallampan.

Drift
Vid normal drift visar lysdiod ”POWER” att driftspänning finns.

Lamptest
Tryck in ”TEST”-knappen under ca en sekund. Alla felfria dioder lyser då.
Antal larmingångar 12st
Insignal Vid slutande kontakt < 1000 Ohm
Indikatorer Gula lysdioder för kanallampor 1-12.
Grön lysdiod för spänningssatt panel.
Ledning till larmgivare 2-ledare, max 100m för 0,5 mm² ledningsarea. Separatförläggs skiljt från kraftkablage.
Driftsspenning 24 V AC/DC -10% - +20%
Strömförbrukning drift 10 mA, larm 120 mA max
Hulltagning H = 122,2 mm, B = 1 panel 65,0 mm, 2 paneler 146,0 mm, 3 paneler 227,6 mm
Temperaturområde -20°C....+50°C
Beskyttelsesgrad IP32
Vekt 0,10 kg
EU toll statistikk kode 8531103000
UNSPSC kod 39121106
Dimensjoner og Variasjoner

Informasjon

Last ned

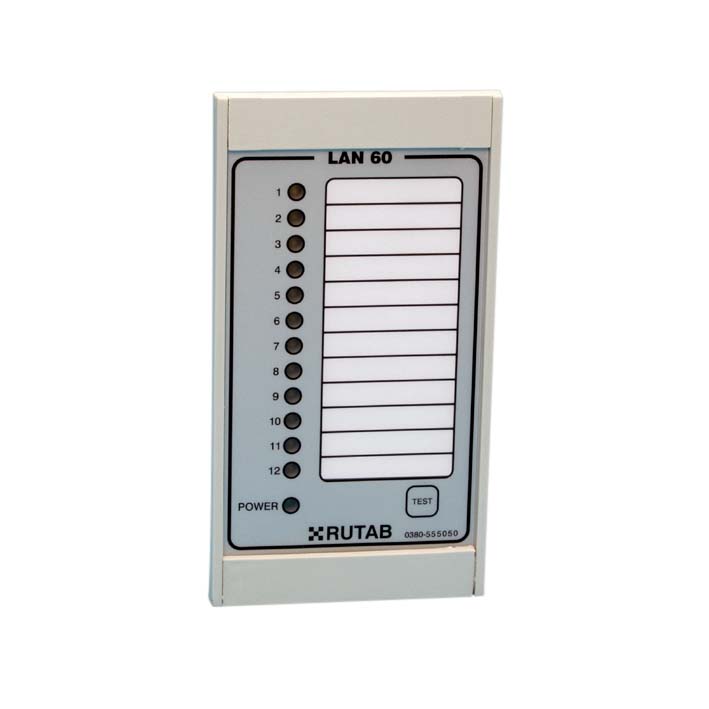

LAN 60 erbjuder

  • Litet format 129x70x27mm (inbyggnadsdjup 20mm)
  • Alla inkommande kablar ansluts till plug-in-bara skruvplintar som förenklar montaget
  • 12 larmingångar, slutande (NO)
  • Indikering med lysdioder på modulens front
  • Panelens front är försedd med lysdiodtest.
El-nummer Artikkel nummer Beskrivelse Antall/pkn
6450252 LAN 60 Driftindikeringspanel 12 punkter 1
