LAN 65-2 Reläbox för LAN 63 & LAN 64



Funktion
Larmpaneler LAN 63/64 tillsammans med Reläbox LAN 65-2 ger 12 galvaniskt fria kontakter för parallell överföring av larm.
Efter inställd tidsfördröjning (görs på LAN 63/64) sluter reläkontakterna vid larm(förblir slutna tills larmet har åtgärdats samt kvitterats).
Vid sammankoppling övertar Reläbox LAN 65-2 summalarmsfunktionen ifrån LAN 63.

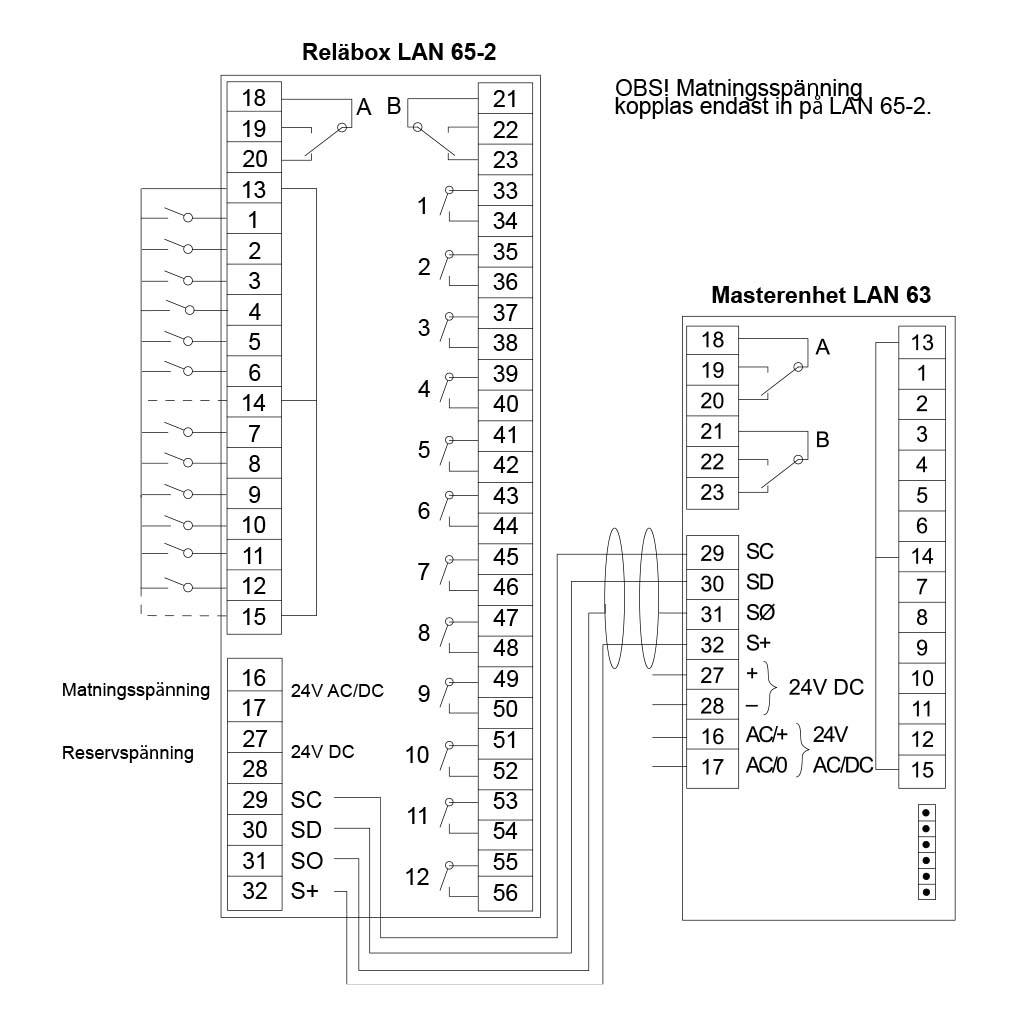

Matningsspänning, inkommande larm samt utgående kablar skall anslutas till LAN 65-2, endast skärmad 3-ledare ansluts till LAN 63/64 (se kopplingsschema).
All larmindikering och funktionsprogrammering sker i larmpanelerna LAN 63/64

Drift
Vid normal drift visar lysdiod "POWER" att driftspänning finns.
Insignal Larm vid slutande eller brytande kontakt < 1000 Ohm
Indikatorer Grön Lysdiod för spänningsatt panel.
Ledning till larmgivare 2-ledare, max 100m för 0,5 mm² ledningsarea. Separatförläggs skiljt från kraftkablage.
Driftsspenning 24 V AC/DC -10% - +20%
Strömförbrukning drift 40 mA, larm 190 mA max
Kontaktbelastning 1 A vid 28 V AC/DC
Paralellreläutgång Slutande kontakt
Ström genom sluten larmgivarkontakt 3 mA
Temperaturområde -20°C....+50°C
Beskyttelsesgrad IP20
Vekt 0,40 kg
EU toll statistikk kode 8531103000
UNSPSC kod 39121106
Dimensjoner og Variasjoner

Informasjon

Last ned
  • LAN 65-2 erbjuder potentialfria slutande utgångskontakter för varje larmingång

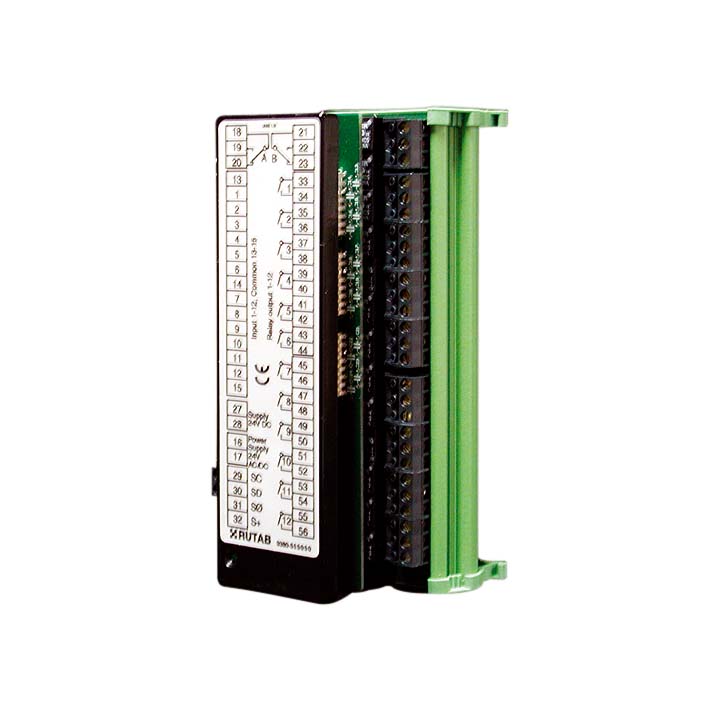

  • Litet format 153x90x75mm
  • Monteras på DIN-skena
  • Endast skärmad 3-ledare mellan LAN 63/64 och Reläbox LAN 65-2 (innehåller kommunikation och strömförsörjning för LAN 63/64)
  • Alla inkommande kablar ansluts till plug-in-bara skruvplintar på LAN 65-25
  • Vid sammankoppling övertar Reläbox LAN 65-2 summalarmsfunktionen från LAN 63
El-nummer Artikkel nummer Beskrivelse Antall/pkn
6450249 LAN 65-2 Reläbox för LAN 63 & LAN 64 1
